产品型号: KMB6027A-1161-323

电气性能

---

• 标准测试条件：温度 :15℃～35℃ 相对湿度:45％～75%(RH) 气压:86～106KPa

• 判定测试条件：温度 :20℃±2℃ 相对湿度 :60％～70%(RH) 气压:86～106KPa

参数	符号	条件	较小值	标准值	较大值	单位
尺寸			Φ6.0×2.7(H)			mm
指向性			全指向
测试基准			2.0V 2.2KΩ
灵敏度	S	f=1KHZ, 0dB=1V/Pa	-35	-32	-29	dB
操作电压			1		10	V
输出阻抗	ZOUT	f= 1KHZ			2.2	KΩ
消耗电流	IDDS	Vc=2.0V , RL=2.2KΩ			500	uA
信噪比	S/N	f=1 KHZ , S.P.L=1Pa		70		dBA
减电压特性	△S-VS	Vc=2.0V to 1.5V			-3	dB
较大输入声压		at 1 kHz 失真 10 % 以下			115	dB S.P.L
环保法规			RoHS2.0

•

• *依I.E.C.(国际电子协会)建议,使用“Pa”为灵敏度标示单位,以“Pa”,比“ubar” 灵敏度标示单位增加20dB
• 例如: -60dB (0dB=1V/ubar) = -40dB (1V/Pa)
• **上述为典型产品规格,其他特殊规格(灵敏度,防水等)另询,以规格书承认为准

储存环境

---

贮存温度/湿度

-20℃ ～ +70℃ / 35﹪～85﹪RH

工作温度/湿度

-20℃ ～ +70℃ / 35﹪～85﹪RH

测试电路图

---

典型频率响应曲线

---

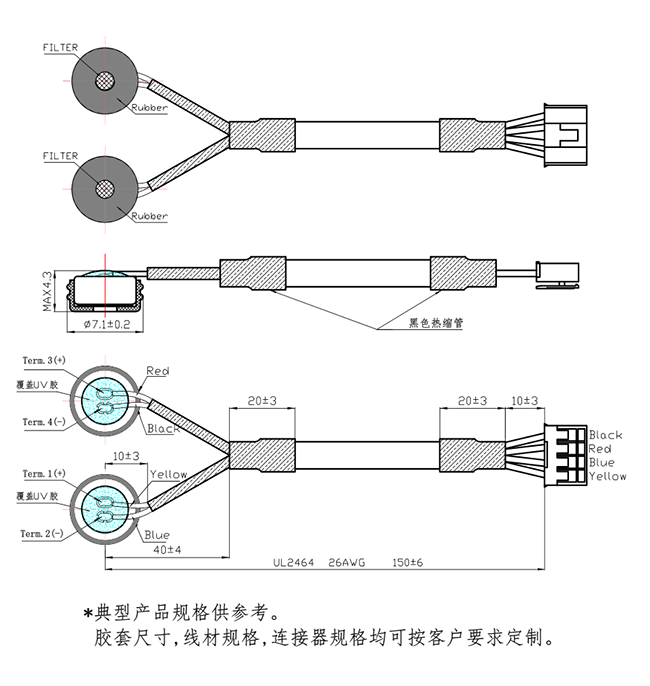

外形图

---

可靠性试验

---

经过以下所有试验在温度 15℃～35℃和湿度45%～75% 的条件下放置 3 小时后,要求麦克风的灵敏度试验前后变化在 3dB 以内

振动试验

1分钟频率变化从10Hz到55Hz，振幅1.52mm，在三个方向各振动2小时

跌落试验

分别把包装的三个面从1米高处自由落到地面上，各10次

高温试验

在70℃±3℃环境中维持72小时

低温试验

在-20℃±3℃环境中维持72小时

高温高湿试验

在温度45℃±3℃和相对湿度90﹪～95﹪的环境下维持96小时

温度循环试验

按如图温度和时间循环10次

温度冲击试验

在-20℃±3℃环境中放置30分钟，然后在70℃±3℃环境中放置30分钟，这样循环10次
